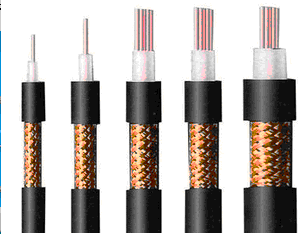

- 商品名称：射频电缆
- 添加时间：2019-09-09 08:29:43
- 推荐度：
介绍：
射频电缆是传输射频范围内电磁能量的电缆，射频电缆是各种无线电通信系统及电子设备中不可缺少的元件，在无线通信与广播、电视、雷达、导航、计算机及仪表等方面广泛的应用。
产品特点
1．可以传输较宽的频带
2．对外界干扰的防卫度高
3．天线效应小，辐射损耗小
4．结构简单，安装便利，比较经济。
按结构分类
（1）同轴射频电缆
同轴射频电缆是常用的结构型式。由于其内外导体处于同心位置，电磁能量局限在内外导体之间的介质内传播，因此具有衰减小，屏蔽性能高，使用频带宽及性能稳定等显著优点。通常用来传输500千赫到18千兆赫的射频能量。
目前，常用的射频同轴电缆有两类：50Ω和75Ω的射频同轴电缆。特性阻抗75Ω射频同轴电缆常用于CATV网，故称为CATV电缆，传输带宽可达1GHz，目前常用CATV电缆的传输带宽为750MHz。
（2）对称射频电缆
对称射频电缆回路其电磁场是开放型的，由于在高频下有辐射电磁能，因而使衰减增大，并导致屏蔽性能差，再加上大气条件的影响，通常较少采用。对称射频电缆主要用在低射频或对称馈电的情况中。
（3）螺旋射频电缆
同轴或对称电缆中的导体，有时可做成螺旋线圈状，借以增大电缆的电感，从而增大了电缆的波阻抗及延迟电磁能的传输时间，前者称为高阻电缆，后者称为延迟电缆。如果螺旋线圈沿长度方向卷绕的密度不同，则可制成变阻电缆。
（1）实体绝缘电缆
在这种电缆的内外导体之间全部填满实体高频电介质，大多数软同轴射频电缆都是采用这种绝缘型式。
（2）空气绝缘电缆
电缆的绝缘层中，除了支撑内外导体的一部分固体介质外，其余大部分体积均是空气。其结构特点是从一个导体到另一个导体可以不通过介质层。空气绝缘电缆具有很低的衰减，是超高频下常用的结构型式。
（3） 半空气绝缘电缆
这种结构型式是介于上述两种之间的一种绝缘型式，其绝缘也是由空气和固体介质组合而成，但从一个导体到另一个导体需要通过固体介质层。
塑料绝缘电缆、橡皮绝缘电缆及无机矿物绝缘电缆。
柔软电缆、平软电缆及刚性电缆等。
0.5千瓦以下的低功率、0.5—5千瓦中功率、5千瓦以上的大功率电缆。
低衰减、低噪音、微小型及搞稳相电缆等。
