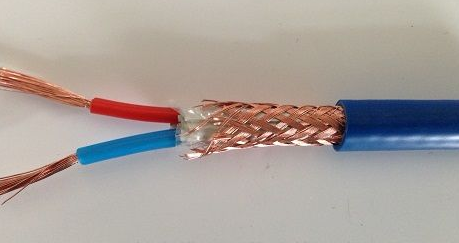

- 产品名称：本安计算机电缆
- 添加时间：2019-09-21 17:22:11
- 推荐度：
一、产品特点及用途
低电容、低电感,具有优异的屏蔽性能及抗干扰性能，特种高温型计算机电缆采用进口氟塑料及氟橡胶等材料，能在-40-260℃环境中长期使用，产品具有不延燃、耐酸碱油水等优越特性，电缆结构专为本安防爆电路设计，不***用于桥架敷设，而且可用于电缆沟敷设及直埋敷设，特种高温型本安计算机电缆2000年获得国家******证书。适用于具有防爆保护要求及其他恶劣环境下集散系统、自动化检测系统中作传输线，防爆安全性能明显高于一般DCS电缆和计算机控制电缆。
二、执行标准:
三、使用特性
1、交流额定电压U0/U： 300/500V；
2、高工作温度：聚乙烯绝缘不超过70℃ 交联聚乙烯绝缘90℃ 低烟无卤阻燃聚烯烃70℃ 低烟无卤阻燃交联聚烯烃90℃和125℃两种 聚全氟乙丙烯(F46)绝缘不超过200℃ 进口可溶性聚四氟乙烯(PFA)不超过260℃；
3、低环境温度：PVC护套：固定敷设-40℃，非固定敷设-15℃ 氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-25℃；
4、电缆安装敷设温度应不低于0℃(高温型不低于-25℃)；
5、电缆允许弯曲半径：非铠装电缆小为电缆外径的6倍；铜带屏蔽或钢带铠装电缆小为电缆外径的12倍。
四、基本型号及名称
1、聚乙烯绝缘PVC护套本质安全电路用计算机屏蔽电缆
IA-DJYPV(R)P | 聚乙烯绝缘铜丝编织分屏总屏PVC护套本安用计算机屏蔽软电缆 |
IA-DJYP2V(R)P2 | 聚乙烯绝缘铜塑复合带绕包分屏铜带总屏PVC护套本安用计算机屏蔽软电缆 |
IA-DJYP3V(R)P3 | 聚乙烯绝缘铝塑复合带绕包分屏总屏PVC护套本安用计算机屏蔽软电缆 |
阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，屏蔽可采用镀锡铜丝。
2、交联聚乙烯绝缘PVC护套计算机用屏蔽电缆
IA-DJYJPV(R)P | 交联聚乙烯绝缘铜丝编织分屏总屏PVC护套本安用计算机屏蔽软电缆 |
IA-DJYJP2V(R)P2 | 交联聚乙烯绝缘铜塑复合带绕包分屏钢带总屏PVC护套本安用计算机屏蔽软电缆 |
IA-DJYJP3V(R)P3 | 交联聚乙烯绝缘铝塑复合带绕包分屏总屏PVC护套本安用计算机屏蔽软电缆 |
阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，屏蔽可采用镀锡铜丝。
IA-DJYDPYD(R)P | 低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏总屏本安用计算机屏蔽软电缆 |
IA-DJYDP2YD(R)P2 | 低烟无卤阻燃聚烯烃绝缘和护套铜塑复合带绕包分屏铜带总屏本安用计算机屏蔽软电缆 |
IA-DJYDP3YD(R)P3 | 低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏本安用计算机屏蔽软电缆 |
阻燃计算机电缆在型号前加ZR，铠装电缆型号后加22，屏蔽可采用镀锡铜丝。
4、氟塑料绝缘本安用耐高温防腐计算机电缆
IA-DJF46PVP | F46绝缘PVC护套铜丝编织分屏加总屏本安用耐高温防腐计算机电缆 |
IA-DJF46PVRP | F46绝缘PVC护套铜丝编织分屏加总屏本安用耐高温防腐计算机软电缆 |
IA-DJF46PGP | F46绝缘硅橡胶护套铜丝编织分屏加总屏本安用耐高温防腐计算机电缆 |
IA-DJF46PGPR | F46绝缘硅橡胶护套铜丝编织分屏加总屏本安用耐高温防腐计算机软电缆 |
IA-DJF4F46P-2 | F46绝缘和护套铜丝编织分屏加总屏本安用耐高温防腐计算机电缆 |
IA-DF4F46P2-2 | F46绝缘和护套铜带分屏加总屏本安用耐高温防腐计算机电缆 |
阻燃计算机电缆前加ZR，ZR192为进口PFA材料，铠装电缆型号后加22，屏蔽可采用镀锡铜丝。
五、代号名称和含义
项 目 | 代 号 | 说 明 |
阻燃特性 | ZR | 分A、B、C、级阻燃 |
系列代号 | IA-DJ | 本安用计算机屏蔽电缆(包括DCS电缆) |
绝缘材料 | Y | 聚乙烯PE |
YJ | 交联聚乙烯XLPE | |
YD | 低烟无卤阻燃聚烯烃 | |
F(F46) | 聚全氟乙丙烯(ZR192为进口PFA材料) | |
护套材料 | YD | 低烟无卤阻燃聚烯烃 |
V | PVCPVC | |
G | 硅橡胶 | |
屏蔽材料 | P | 铜丝编织屏蔽 |
P1 | 镀锡铜丝屏蔽 | |
P2 | 铜塑复合带绕包分屏铜带绕包总屏 | |
P3 | 铝塑绕包屏蔽 | |
铠装材料 | 22 | 钢带铠装PVC护套 |
32 | 钢丝铠装PVC护套 | |
导体结构 | A | 单股导体 |
B | 7股绞合导体 | |
R | 多股绞合导体 | |
规格 | 对数1-37 | |
每对芯数2-3 | ||
导体线芯截面0.5-2.5 |
六、主要技术指标
性能项目 | 单位 | 指标 | ||||
0.5 | 0.75 | 1.0 | 1.5 | 2.5 | ||
工作电容(1KZ) | PF/M | ≤60 | ≤70 | ≤80 | ||
电容不平衡 | PF/M | ≤1 | ||||
分布电感 | μh/m | ≤0.6 | ||||
电感电阻比 | μh/Ω | ≤15 ≤25 ≤35 ≤55 | ||||
电磁干扰感应电压(干扰磁场400A/M) | MV | ≤5 | ||||
电感应电压(静电压20KV) | V | ≤1 | ||||
辐射场透入强度(干扰场200MZ，120db) | db | ≤66 | ||||
20℃绝缘电阻 | MΩ.KM | ≥5000(氟塑料绝缘不低于500) | ||||
试验电压 | V | ≥2000V/1min | ||||
阻燃耐火性能试验 | 符合GB12666-90要求 | |||||
