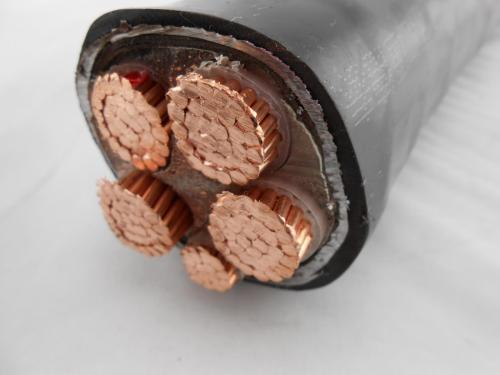

- 商品名称：交联铠装电力电缆
- 添加时间：2019-09-21 17:25:43
- 推荐度：
电力电缆高压交联铠装电缆产品特点及用途
本产品适用于交流额定电压35KV及以下动力装置或电力线路中传输电能用，交联聚乙烯绝缘电力电缆具有卓越的机械性能，优异的电气性能和耐化学腐蚀性能；它还具有结构简单、外径小、质量轻，敷设不受落差限制，运输方便等优点，广泛应用于电力、冶金、化工等行业以及城市电网建设。
电力电缆高压交联铠装电缆使用特性
使用特性 | 交联聚乙烯绝缘 | |
额定电压 | 0.6/1、1.8/3、3.6/6、6/6、6/10、8.7/10、8.7/15、12/20、21/35、26/35 | |
导体高工作温度 | 90℃ | |
短路温度（持续长5s） | ≤250℃ | |
敷设时环境温度 | ≥0℃（低于0℃需预热） | |
敷设时允许弯曲半径 | 单芯电缆 | 不小于电缆外径15倍 |
多芯电缆 | 不小于电缆外径10倍 | |
阻燃特性 | 符合GB12666.5A、B或C（IEC332-3） | |
YJV22三芯交联聚乙烯绝缘钢带铠装电力电缆技术参数：
标称截面mm 2 | 绝缘标称厚度mm | 近似外径mm | 近似重量kg/km | |
YJV 22 | YJLV 22 | |||
25 | 4.5 | 50.8 | 3403 | 2906 |
YYJLV22-8.7/10KV、YJLV22-8.7/15KV三芯交联聚乙烯绝缘钢带铠装电力电缆技术参数:
标称截面mm 2 | 绝缘标称厚度mm | 近似外径mm | 近似重量kg/km | |
YJV | YJLV | |||
25 | 4.5 | 45.8 | 2257 | 1760 |
YJLV22-6/6KV、YJLV22-6/10KV三芯交联聚乙烯绝缘钢带铠装电力电缆技术参数:
标称截面mm 2 | 绝缘标称厚度mm | 近似外径mm | 近似重量kg/km | |
YJV 22 | YJLV 22 | |||
25 | 3.4 | 45.5 | 2944 | 2447 |
产品标准
本产品按GB/T 12706-2002《额定电压1kV到35kV挤包绝缘电力电缆及附件》标准生产，同时可根据用户需要按国际电工委员会推荐标准IEC、英国标准、德国标准、日本标准及美国标准生产。
适用范围
本产品适用于额定电压8.7/10KV配电网或工业装配电线路，做配送电能用。
使用特性
工频额定电压：U0/U 8.7/10kV
电缆导体的允许高工作温度为90℃。
短路时（长持续时间不超过5S）电缆导体的高温度不超过250℃。
电缆敷设时环境温度应不低于0℃。
电缆弯曲半径
单芯非铠装电缆 20D 单芯铠装电缆 15D
3芯非铠装电缆 15D 3芯铠装电缆 12D
电缆型号
型号 | 名称 | 适用范围 |
ZR-YJV | 铜芯交联聚乙烯绝缘PVC护套阻燃电力电缆 | 室内、隧道及电缆沟等场所，不能承受机械外力。单芯电缆不允许敷设在磁性管道中。 |
三芯交联聚乙烯绝缘PVC护套电力电缆YJV YJLV 8.7/10、8.7/15kV
导体标称截面 mm2 | 导体直径 mm | 绝缘标称厚度 mm | 护套厚度 mm | 电缆近似直径 mm | 20℃导体大直流电阻 | 试验电压 kV/5min | 电缆近似重量 | ||
Cu Ω/km | Al Ω/km | Cu kg/km | Al kg/km | ||||||
240 | 18.4 | 4.5 | 3.4 | 75.1 | 0.0754 | 0.125 | 30.5 | 9645 | 5164 |
电缆载流量
导体标称截面mm2 | YJV YJY YJLV YJLY | |||||||||
单芯 | 3芯 | |||||||||
空气中 | 土壤中 | 空气中 | 土壤中 | |||||||
品字型 | 一字型 | 品字型 | 一字型 | |||||||
一端 | 二端 | 一端 | 二端 | 一端 | 二端 | 一端 | 二端 | |||
240 | 550 | 550 | 675 | 645 | 695 | 690 | 565 | 545 | 470 | 485 |
电缆敷设运行条件
电缆导体长期高工作温度90℃
空气中环境温度40℃
土壤温度25℃
土壤热阻系数1.0k·m/W
埋设深度0.7m
不同环境温度载流量修正系数
空气 环境温度 ℃ | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 |
修正系数 | 1.23 | 1.17 | 1.12 | 1.06 | 1.00 | 0.94 | 0.87 | 0.81 |
不同土壤温度载流量修正系数。
土壤温度 ℃ | 10 | 15 | 20 | 25 | 30 | 35 |
修正系数 | 1.11 | 1.07 | 1.04 | 1.00 | 0.96 | 0.92 |
不同土壤热阻系数的载流量修正系数。
额定电压（kV） | 土壤热阻系数Pw=k·m/W | |||
0.8 | 1.2 | 1.5 | ||
3.6/6 | 1.08 | 1.0 | 0.95 | 0.77 |
6/6～8.7/15 | 1.06 | 1.0 | 0.94 | 0.78 |
12/20～26/35 | 1.06 | 1.0 | 0.94 | 0.80 |
电缆排列
1)三角形排列电缆彼此相互接触。
2)平行排列敷设时电缆中心距离为电缆直径2倍。
3)电缆分离敷设
