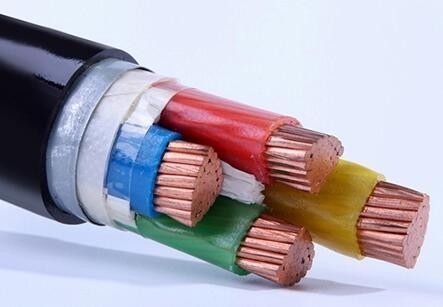

一、产品简介
电力电缆用输配电系统，本公司生产的交流额定电压0.6/1KVPVC绝缘电力电缆和35KV及以下交联聚乙烯电力电缆，已形成系列，即阻燃型的、耐火型的、耐寒型的和防水型的电力电缆。
二、电缆的型号、名称和用途
序 号 | 型 号 | 名 称 | 使用范围 |
1 | VV VLV VY VLY | PVC绝缘PVC/聚乙烯护套电力电缆 | 敷设在室内、隧道及管道中，电缆不能承受机械外力作用 |
VV22 VLV22 VV23 VLV23 | PVC绝缘PVC/聚乙烯护套钢带铠装电力电缆 | 敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。 | |
VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 | PVC绝缘PVC/聚乙烯护套钢丝铠装电力电缆 | 敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。 | |
2 | YJV YJLV YJY YJLY | 交联聚乙烯绝缘/聚氯乙烯/聚乙烯护套电力电缆 | 敷设在室内、隧道及管道中，电缆不能承受机械外力作用。 |
YJV22 YJLV22 YJV23 YJLV23 | 交联聚乙烯绝缘/聚氯乙烯护套钢带铠装电力电缆 | 敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。 | |
YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 | 交联聚乙烯绝缘/聚氯乙烯护套钢丝铠装电力电缆 | 敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。 |
三、生产范围
型号
| 芯数
| 标称截面（mm2）
| 型号
| 芯数
| 标称截面（mm2）
| |||||
额定电压（KV）
| 额定电压（KV）
| |||||||||
0.6/1
| 0.6/1
| 6/6（6/10）
| ||||||||
CU
| AL
| CU
| AL
| CU
| AL
| |||||
VV
| 1
| 1.5～1200
| 4～1200
| YJV
| 1
| 1.5～1200
| 4～1200
| 25～500
| 35～630
| |
3
| 1.5～300
| 4～300
| 3
| 1.5～300
| 4～300
| 25～400
| 35～400
| |||
5
| 1.5～300
| 4～300
| 5
| 1.5～300
| 4～300
| …
| …
| |||
3+2
| 1.5～300
| 4～300
| 3+2
| 1.5～300
| 4～300
| …
| …
| |||
VV22
| 1
| 10～500
| 16～500
| YJV22
| 1
| 10～500
| 16～500
| 25～400
| 35～400
| |
3
| 2.5～300
| 4～300
| 3
| 2.5～300
| 4～300
| 25～400
| 35～400
| |||
5
| 2.5～300
| 4～300
| 5
| 2.5～300
| 4～300
| …
| …
| |||
3+2
| 2.5～300
| 4～300
| 3+2
| 2.5～300
| 4～300
| …
| …
| |||
VV32
| 1
| 50～500
| 50～500
| YJV
| 1
| 50～500
| 50～500
| 25～400
| 35～400
| |
3
| 25～300
| 35～300
| 3
| 25～300
| 35～300
| 25～400
| 35～400
| |||
5
| 25～300
| 35～300
| 5
| 25～300
| 35～300
| …
| …
| |||
3+2
| 25～300
| 35～300
| 3+2
| 25～300
| 35～300
| …
| …
| |||
注:1、单芯铠装电缆***用于直流系统，若用于交流系统，应采用非磁性材料的铠装层。
2、可根据用户要求，生产0.6/1KV圆形导体结构或扇形导体结构的各类五芯电缆。
四、电力电缆安装注意事项、使用特性及运行敷设条件
1、电力电缆安装注意事项
电缆与热力管道平行安装时保持2m的距离，交叉时应保持0.5m。
电缆与其它管道平行或交叉安装时均要保持0.5m的距离。
电缆直埋安装时，1-35KV电缆直埋深度不小于0.7m。
10KV及以下电缆平行安装时，相互净距不小于0.1m，10-35KV不小于0.25m；交叉安装时距离不小于0.5m。
电缆敷设温度不低于0℃，弯曲半径：多芯电缆≥15（D+d），单芯电缆≥20（D+d），（D为电缆外径，d为导体外径）。
6KV及以上电缆接头：
①安装电缆终端头时，须***剥除半导体电屏蔽层，操作时不得损伤绝缘，应避免刀痕凹凸不平的情况，必要时用砂纸磨平；屏蔽端部应平整，并要把石墨层（碳粒）清除干净。
②塑料绝缘电缆端头铜带屏蔽和钢铠须***良好接地，对短路也遵循这项原则，避免三相不平衡运行时钢铠端部产生感应电动势，甚至“打火”及燃烧护套等事故。接地引出线要求采用我镀锡编织铜线，和电缆铜带连接时应用铬铁锡焊，不宜用喷灯封焊，以免烧损绝缘。
③三相铜带屏蔽应分别与地线相连，注意屏蔽接地线和钢铠接地线应分别引出，相互绝缘，焊接地线的位置应尽量靠下。
对电缆端头和中间接头的基本要求：a.导体连接好；b.绝缘可靠，推荐采用辐照交联热收缩型硅橡胶绝缘材料；c.密封良好；d.足够的机械强度，能适应各种运行条件。
电缆端头须***使用防止水及其它腐蚀性材料的侵蚀，以防因水树引起绝缘层老化而导致击穿。
电缆的装卸须***使用吊车或叉车，禁止平运，平放，大型电缆安装时须使用放缆车，以免电缆受外力损伤或因人工拖动而擦伤。
电缆如因故不能及时敷设时，应将其放在干燥地方贮存，防止日光爆晒，电缆端头进水等。
注意：电线电缆安装应熟悉电线电缆性能的安装人员或专职技术人员担任，如仍有不清事项，请向相关技术部门或我厂技术部咨询。
2、电缆的使用特性及运行敷设条件
额定电压0.6/1KVPVC绝缘电力电缆
①电缆导体的长期允许工作温度：≤70℃
②短路时（长持续时间不超过5S）电缆的高工作温度：160℃
③电缆敷设后经受直流电压3.5KV/15min不击穿。
④在空气中敷设
a.单芯电缆平行敷设时的中心距离：185mm2及以下电缆直径的2倍：240mm2及以上为90mm
b.周围环境温度：30℃
c.不同环境温度下载流量的校正系数：
环境温度（℃） | 20 | 25 | 30 | 35 | 40 | 45 |
校正系数 | 1.12 | 1.06 | 1 | 0.94 | 0.87 | 0.79 |
⑤直埋敷设
a.单芯电缆不接角敷设时，中心距离为电缆直径的2倍。
b.周围环境温度：25℃
c.土壤热阻系数：1.0K•m/W
d.直埋深度：0.7m
e.不同环境温度下载流量校正系数：
环境温度（℃） | 15 | 20 | 25 | 30 | 35 |
校正系数 | 1.11 | 1.05 | 1 | 0.94 | 0.88 |
额定电压35KV及以下交联聚乙烯绝缘电力电缆
①电缆导体的长期允许工作温度：≤90℃
②短路时（长持续时间不超过5S）电缆的高工作温度：250℃
③空气中敷设
a.单芯电缆平行敷设时的中心距离：185mm2及以下为电缆直径的2倍：240mm2及以上为90mm
b.周围环境温度：40℃
④直埋敷设
a.单芯电缆不接触敷设时，中心距离为电缆直径的2倍
b.周围环境温度：25℃
c.土壤热阻系数：1.0K•m/W
d.直埋深度：0.7m
⑤不同环境温度下载流量的校正系数：
环境温度（℃） | 在空气敷设 | 直埋敷设 | |||||||||||||||
10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | |
校正系数 | 1.3 | 1.2 | 1.2 | 1.1 | 1.1 | 1 | 1 | 0.9 | 0.9 | 1.1 | 1.1 | 1 | 1 | 1 | 0.9 | 0.9 | 0.8 |
