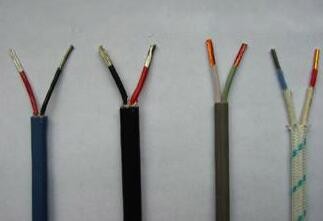

ZR-KX-GsVVR,ZR-KX-GsVVRP,ZR-KX-GsVVRP2补偿导线
执行标准
本产品执行GB/4989-94等效采用IEC584-3标准
阻燃特性符合GB/T18380.3（IEC60332-3）规定要求。
热点偶用补偿导线的作用是用来延伸热电偶的泠端、与测温仪连接构成测温系统。产品采用聚氯乙烯绝缘和护套，具有优良的防潮、耐磨、阻燃性能。
其他补偿导线型号及名称
| 型号 | 产品名称 |
| ZR-KX-GsVV | 阻燃聚氯乙烯绝缘及护套精密级单股导体，K分度号热电偶用补偿导线 |
| ZR-KX-GsVVR | 阻燃聚氯乙烯绝缘及护套精密级多股导体，K分度号热电偶用补偿软导线 |
| ZR-KX-GsVVP | 阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿电缆 |
| ZR-KX-GsVVRP | 阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织屏蔽，K分度号热电偶用补偿软电缆 |
| ZR-KX-GsVPVP | 阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿电缆 |
| ZR-KX-GsVPVRP | 阻燃聚氯乙烯绝缘及护套精密级单股导体铜丝编织分屏、总屏，K分度号热电偶用补偿软电缆 |
| ZR-KX-GsVVPl | 阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿电缆 |
| ZR-KX-GsVVRPl | 阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆 |
| ZR-KX-GsVPlVPl | 阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆 |
| ZR-KX-GsVPlVRPl | 阻燃聚氯乙烯绝缘及护套精密级单股导体铝塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆 |
| ZR-KX-GsVVP2 | 阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿电缆 |
| ZR-KX-GsVVRP2 | 阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包屏蔽，K分度号热电偶用补偿软电缆 |
| ZR-KX-GsVP2VP2 | 阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包分屏总屏，K分度号热电偶用补偿电缆 |
| ZR-KX-GsVP2VRP2 | 阻燃聚氯乙烯绝缘及护套精密级单股导体铜塑复合带绕包分屏总屏，K分度号热电偶用补偿软电缆 |
详细介绍：
执行标准：GB/T4989/94等效采用IEC584.3
用途：适用于能源、冶金、石油、化工等厂矿企业和科研部门的温度控制系统。其用于测温仪器冷端和测温仪器之间的连接。耐热型采用进口氟塑料绝缘及护套具有优良的耐热、防水、防腐、防酸碱、耐化学试剂、耐磨、耐老化和不燃烧性能。使用温度在-60～205℃，属国际xj****水平。
使用特性：补偿电缆使用特性
用途：适用于能源、冶金、石油、化工等厂矿企业和科研部门的温度控制系统。其用于测温仪器冷端和测温仪器之间的连接。耐热型采用进口氟塑料绝缘及护套具有优良的耐热、防水、防腐、防酸碱、耐化学试剂、耐磨、耐老化和不燃烧性能。使用温度在-60～205℃，属国际xj****水平。
使用特性：补偿电缆使用特性
| 类型 | 小弯曲半径 | 低温度 | 高温度 | ||
| 无铠装 | 有铠装 | 固定敷设 | 非固定敷设 | ||
| 一般型 型号中有“105" 型号中有“90" 高温型 | 电缆外径6倍 电缆外径10倍 | 电缆外径12倍 | ≥-40℃ ≥-60℃ | ≥-15℃ ≥-20℃ | ≤70℃ ≤105℃ ≤90℃ ≤250℃ |
产品代号及含义：
| 项目 | 代号 | 代号含义 | 项目 | 代号 | 代号含义 |
| 型号 | SC | 配用S分度号热电偶补偿导线 | 耐热等级 | 70 | 高使用温度为70℃ |
| RC | 配用R分度号热电偶补偿导线 | 105 | 高使用温度为105℃ | ||
| NC | 配用N分度号热电偶补偿导线 | 200 | 高使用温度为200℃ | ||
| NX | 配用N分度号热电偶补偿导线 | 250 | 高使用温度为250℃ | ||
| KCA KCB | 配用K分度号热电偶补偿导线 | 绝缘材料 | V | 聚氯乙烯 | |
| KX | 配用K分度号热电偶补偿导线 | Y | 聚乙烯 | ||
| EX | 配用E分度号热电偶补偿导线 | B | 聚丙烯 | ||
| JX | 配用J分度号热电偶补偿导线 | F4 | 聚四氟乙烯 | ||
| T | 配用T分度号热电偶补偿导线 | F46 | 聚全氯乙丙烯 | ||
| 系列代号 | ZR | 阻燃电缆 | 护套材料 | V | 聚氯乙烯 |
| ia | 本安电缆 | B | 玻璃纤维 | ||
| 使用分类 | G | 一般用 | F4 | 聚四氟乙烯 | |
| H | 耐热用 | F46 | 聚全氯乙丙烯 | ||
| 精度等级 | S | 精密级 | 屏蔽材料 | P | 铜丝编织 |
| P1 | 镀锡铜丝编织 | ||||
| / | 普通级 | P2 | 铜带绕包 | ||
| P3 | 铝/塑复合膜绕包 | ||||
| 规格 | 2×导体截面积mm2 | 导体种类 | 单股导体可省略 | ||
| R | 多股绞合导体 | ||||
| 铠装 | 22 | 钢带铠装 | |||
| 32 | 细钢丝铠装 |
技术指标：
1、型号、合金丝材料和绝缘颜色
| 补偿导线型号 | 配用热电偶 | 热电偶分度号 | 补偿导线合金丝 | 绝缘层颜色 | ||
| 正级 | 负级 | 正级 | 负级 | |||
| SC | 铂铑10-铂热电偶 | S | SPC（铜） | SNC（铜镍） | 红 | 绿 |
| RC | 铑13-铂热电偶 | R | RPC（铜） | RNC（铜镍） | 红 | 绿 |
| KCA | 镍铬-镍硅热电偶 | K | KPCA（铁） | KNCA（铜镍） | 红 | 蓝 |
| KCB | KPCB（铜） | KNCB（铜镍） | 红 | 蓝 | ||
| KX | KPX（镍铬） | KNX（镍硅） | 红 | 黑 | ||
| NC | 镍铬硅-镍硅热电偶 | N | NPC（铁） | NNC（铜镍） | 红 | 灰 |
| NX | NPX（镍铬硅） | NNX（镍硅） | 红 | 灰 | ||
| EX | 镍铬-铜镍热电偶 | E | EPX（镍铬） | ENX（铜镍） | 红 | 棕 |
| JX | 铁-铜镍热电偶 | J | JPX（铁） | JNX（铜镍） | 红 | 紫 |
| TX | 铜-铜镍热电偶 | T | TPX（铜） | TNX（铜镍） | 红 | 白 |
2、使用分类的护层颜色
| 使用分类 | 精度等级及标志 | 护套颜色 | |||
| 普通级 | 精密级 | 普通级 | 精密级 | ||
| 一般用 | G | / | S | 黑色 | 灰色 |
| 耐热用 | H | / | S | 黑色 | 黄色 |
其他补偿电缆型号名称：
| 产品型号 | 产品名称 |
| KXVV | 聚氯乙烯绝缘和护套普通对K分度号热电偶用补偿导线和电缆 |
| KXVV22 | 聚氯乙烯绝缘和护套钢带铠装普通级K分度号热电偶用补偿电缆 |
| KXVPV | 聚氯乙烯绝缘和护套铜丝编织分屏蔽普通级K分度号热电偶用补偿导线和电缆 |
| KXVPV22 | 聚氯乙烯绝缘和护套铜丝编织分屏蔽钢带铠装普通级K分度号热电偶用补偿电缆 |
| KXVVP | 聚氯乙烯绝缘和护套铜丝编织总屏蔽普通级K分度号热电偶用补偿电缆 |
| KXVV22P | 聚氯乙烯绝缘和护套铜丝编织总屏蔽钢带铠装普通级K分度号热电偶用补偿电缆 |
| KXVPVP | 聚氯乙烯绝缘和护套铜丝编织分屏蔽及总屏蔽普通级K分度号热电偶用补偿电缆 |
| KXVPV22 | 聚氯乙烯绝缘和护套铜丝编织分屏蔽及总屏蔽钢带铠装普通K分度号热电偶用补偿电缆 |
| KXFF | 氟塑料和护套普通级K分度号热电偶用补偿导线和电缆 |
| KXFPF | 氟塑料和护套铜丝编织分屏蔽普通级K分度号热电偶用补偿导线和电缆 |
| KXFFP | 氟塑料和护套铜丝编织总屏蔽普通级K分度号热电偶用补偿导线和电缆 |
| KXFPFP | 氟塑料和护套铜丝编织分屏蔽及总屏蔽普通级K分度号热电偶用补偿电缆 |
型号说明：
| 分类 | 代号 | 分类 | 代号 | 分类 | 代号 | |||
| 阻 燃 代 号 | 非阻燃 | 省略 | 系列代号 | X/C | 护套料 | 聚氯乙烯 | V | |
| 阻燃 | ZR | 绝缘材料 | 氟塑料 | F | 低烟低卤聚氯乙烯 | VD | ||
| A级阻燃 | ZA | 聚氯乙烯 | V | 低烟无卤聚烯烃 | E | |||
| B级阻燃 | ZB | 低烟低卤聚氯乙烯 | VD | 氟塑料 | F | |||
| C级阻燃 | ZC | 低烟无卤聚烯烃 | E | 耐热 | 70℃ | 省略 | ||
| 屏 蔽 料 | 铜丝/镀锡 | P | 铠装 | 钢带铠装 | 22 | 105℃、90℃ | 90 | |
| 铜带/铜塑 | P2 | 细钢丝铠装 | 32 | 105℃ | 105 | |||
| 铝带/铝塑 | P3/P1 | 本安电缆 | IA | 205℃ | FF | |||
规格：
| 截面（mm2） | 导体直径（mm） | 对数范围 | 芯数范围 | 特殊限制 |
| 0.5 | 1/0.80或7/0.30 | 1，2，3，～24 | 2 | 当线芯为4对以下时不做铠装 |
| 0.75 | 1/0.97或7/0.37 | |||
| 1.0 | 1/1.13或7/0.43 | |||
| 1.5 | 1/1.38或7/0.52 | |||
| 2.5 | 1/1.78或7/0.68 |
