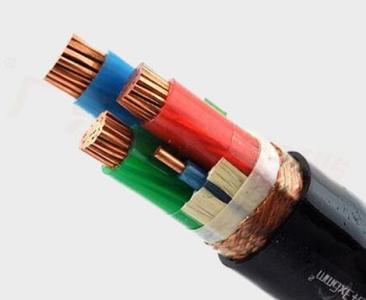

- 产品名称：BPYJVP变频电缆
- 添加时间：2019-09-21 17:15:08
- 推荐度：
一：产品特点及用途: BPYJVP BPYJVP2 BPYJVP3变频屏蔽电缆适用于交流额定电压1/3KV及以下变频控制系统作供电电缆或电气连接，产品具有较强的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。广泛用于冶金、电力、石化等行业。
二：执行标准:
三：使用特性:
1．交流额定电压：U0/U 1/3KV
高工作温度：PVC绝缘180℃
氟46绝缘200℃和260℃两种
PVC绝缘70℃
交联聚乙烯90℃
低环境温度：敷设电缆时的环境温度应不低于-40℃；PVC护套电缆不低于0℃。
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆小为电缆外径的10倍
四：基本型号及名称
表1
型号 | 名称 |
BPGG | 硅橡胶绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
BPGGP2 | 硅橡胶绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
BPGGPP2 | 硅橡胶绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。 |
BPGGP3 | 硅橡胶绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
BPGVFP | 硅橡胶绝缘丁腈护套铜丝编织屏蔽耐高温变频电力电缆。 |
BPGVFP2 | 硅橡胶绝缘丁腈护套铜带绕包屏蔽耐高温变频电力电缆。 |
BPGVFPP2 | 硅橡胶绝缘丁腈护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。 |
BPGVFP3 | 硅橡胶绝缘丁腈护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
BPFFP | 氟46绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
BPFFP2 | 氟46绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
BPFFPP2 | 氟46绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆 |
BPFFP3 | 氟46绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
BPVVP | PVC绝缘和护套铜丝编织屏蔽变频电力电缆。 |
BPVVP2 | PVC绝缘和护套铜带绕包屏蔽变频电力电缆。 |
BPVVPP2 | PVC绝缘和护套铜丝编织铜带绕包屏蔽变频电力电缆。 |
BPVVP3 | PVC绝缘和护套铝聚酯复合膜绕包屏蔽变频电力电缆。 |
BPYJVP | 交联聚乙烯绝缘PVC护套铜丝编织屏蔽变频电力电缆。 |
BPYJVP2 | 交联聚乙烯绝缘PVC护套铜带绕包屏蔽变频电力电缆。 |
BPYJVPP2 | 交联聚乙烯绝缘PVC护套铜丝编织铜带绕包屏蔽变频电力电缆。 |
BPYJVP3 | 交联聚乙烯绝缘PVC护套铝聚酯复合膜绕包屏蔽变频电力电缆。 |
备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加ZR，软结构电缆加R。
五：代号名称和含义
表2
代号 | 代号含义 |
BP | 变频电力电缆 |
铜导体 | 省略 |
G | 硅橡胶绝缘或护套 |
F | F46绝缘或护套 |
V | PVC绝缘或护套 |
YJ | 交联聚乙烯绝缘 |
VF | 丁腈护套 |
P(P1) | 铜编织屏蔽(镀锡编织屏蔽) |
P2 | 铜带绕包屏蔽 |
P3 | 铝聚酯复合膜绕包屏蔽 |
PP2 | 铜丝编织铜带绕包屏蔽 |
六：电缆规格
型号 | 芯数 | 标称截面mm2 | |||||
全部型号 | 3+3 | 4，6，10，16，25，35，50，70，95，120,150,185,240 | |||||
3+1 | |||||||
1 | |||||||
主线芯标称截面mm2 | 接地线芯截面mm2 | ||||||
4 | 1(0.75) | ||||||
6 | 1.5(1) | ||||||
10 | 2.5(1.5) | ||||||
16, 25 | 4(2.5) | ||||||
35 | 6 | ||||||
50, 70 | 10 | ||||||
95 | 16 | ||||||
120, 150 | 25 | ||||||
185 | 35 | ||||||
240 | 50(35) | ||||||
七：主要技术指标
1．成品电缆导体直流电阻
2．成品电缆的绝缘电阻（20℃）氟塑料及硅橡胶绝缘应不小于100MΩ*km。PVC绝缘应不小于50 MΩ*km。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
4．屏蔽层传输阻抗
电缆在100MHz时传输阻抗等于或小于100Ω/m。
电缆的理想屏蔽抑制系数等于或小于0.7。
八：基本电缆规格及结构参数
线芯*标称截面(mm2) | 导体结构 | 电缆大外径(mm) | |
(根数*直径) | BPVVPP2 | ||
mm | BPYJVPP2 | BPGGPP2 | |
3*4 | 1/2.26 | 13.5 | 15.5 |
3*6 | 1/2.78 | 14..0 | 16 |
3*10 | 7/1.35 | 19 | 21 |
3*16 | 7/1.70 | 22 | 24 |
3*25 | 7/2.15 | 25 | 26.5 |
3*35 | 7/2.52 | 26 | 35.5 |
3*50 | 10/2.52 | 28.5 | 40 |
3*70 | 14/2.52 | 31.5 | 43.5 |
3*95 | 19/2.52 | 36.5 | 50 |
3*120 | 24/2.52 | 40 | 56 |
3*150 | 30/2.52 | 45 | 60 |
3*185 | 37/2.52 | 47 | 67 |
3*4+3*0.75 | 1/2.26 | 14.5 | 16.5 |
3*6+3*1 | 1/2.78 | 15 | 17 |
3*10+3*2.5 | 7/1.35 | 20.8 | 22 |
3*16+3*2.5 | 7/1.70 | 23 | 25 |
3*25+3*4 | 7/2.15 | 28 | 27.5 |
3*35+3*6 | 7/2.52 | 32 | 36.5 |
3*50+3*10 | 10/2.52 | 37 | 41 |
3*70+3*10 | 14/2.52 | 41.6 | 44.5 |
3*95+3*16 | 19/2.52 | 47 | 51 |
3*120+3*25 | 24/2.52 | 50.1 | 57 |
3*150+3*25 | 30/2.52 | 52 | 61 |
3*185+3*35 | 37/2.52 | 58.5 | 68 |
