RS485通讯电缆
RS485dianlan
  • 商品名称:RS485通讯电缆
  • 添加时间:2019-09-21 17:42:41
  • 推荐度:

介绍:

一、 简介

485HOP接口转换器是RS232至RS485转换器,可将发送数据TD和接收数据RD转换成差分半双工RS485信号,使RS232信号传输距离大大加长,是隔离点到多点通信的佳选择。本转换器无需外接电源,自用串口转换电源,完全光电隔离,使串口工作更加安全、稳定,亦无需RTS信号控发,保证软件的广泛适应性。

1、应用:

通讯音频、广播音响系统、仪表、电子设备及自动化设置、需防干扰线路屏蔽电线电缆。

供电系统电表远控抄表数据传输线,供水系统水表远程数据传输信号线等


2、产品说明:

◆内导体使用多支退火裸铜绞合

◆PVC绝缘

◆多芯芯线绞合成缆

◆外包铝箔屏蔽

◆铜线编织屏蔽

◆PVC护套

◆额定电压Uo/U为300/300V

◆长期允许工作温度应不超过70℃


RS485通讯线在一般场合采用双绞线就可,但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用RS485通讯线时,对于特定的传输线路,主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比;这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200米,但实际应用中传输距离要小于1200米,具体长度受周围的环境影响。

RS485通信电缆特点:RS-485通讯电缆特性阻抗为120欧姆,导体为2*24AWG多股绞合镀锡铜丝,PE绝缘介质,由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共2层屏蔽,附有***立接地导线,工业灰色PVC外护套。

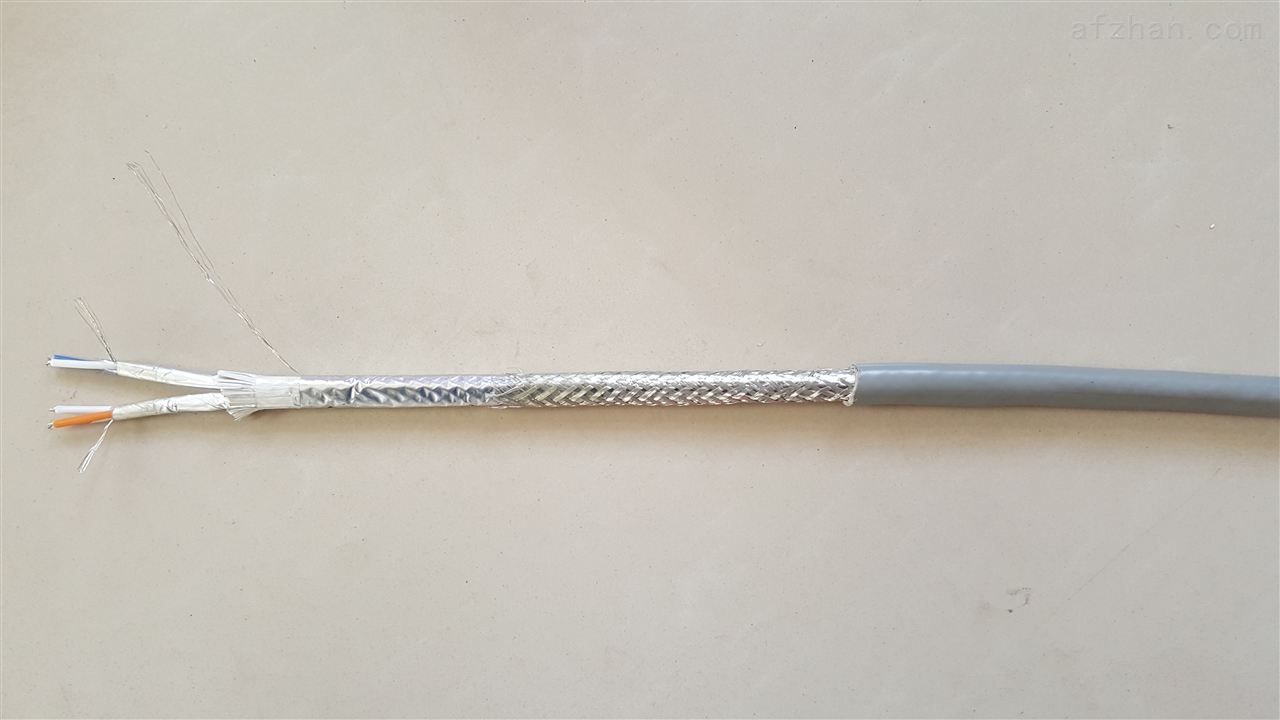

RS485通讯线结构:

1)导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体,外径: 0.91 +/- 0.03mm

2)绝缘:实芯PE绝缘, 外径: 1.90 +/- 0.03mm

3)第一屏蔽:铝箔屏蔽

4)引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm

5)第二屏蔽:铝镁编织网屏蔽, 覆盖率为55%

6)内护套:黑色PVC, OD: 8.0mm +/- 10%

经测试RS485通讯线大的通信距离约为1219M,大传输速率为10Mb/S,传输速率与传输距离成反比,在100Kb/S的传输速率下,才能达到大的通信距离,如果需传输更长的距离,需要加485中继器。RS485总线一般大支持32个节点,如果使用特制的485芯片,可以达到128个或者256个节点,大的可以支持到400个节点。

因RS485接口具有良好的抗噪声干扰性,较长的传输距离和多站能力等上述优点就使其成为******的串行接口。因为RS485接口组成的半双工网络,一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输。



 常用型号为24AWG,26AWG,有1线对、2线对、3线对、4线对,特殊要求可定做导体有0.2mm2、0.5mm2、0.75mm2
